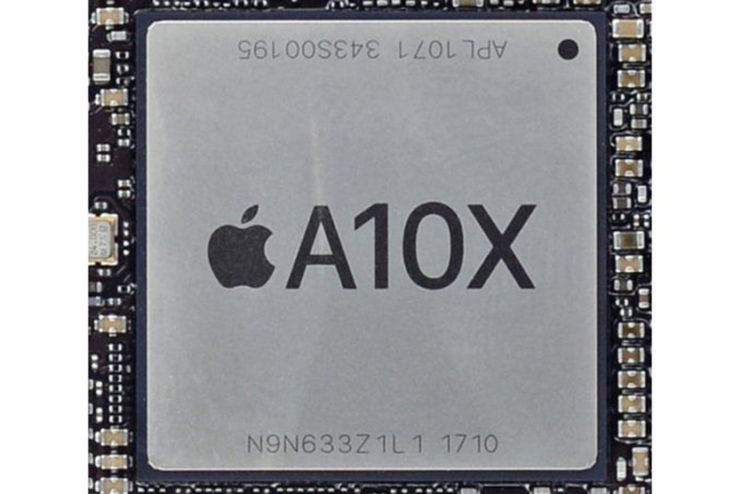

iPad Pro ทั้งในรุ่น 10.5″ และ 12.9″ ที่หลายคนพูดถึงความแรงอันสุดยอดของมัน แท้จริงแล้วมีเบื้องหลังเป็นหน่วยประมวลผล A10X Fusion Chip ซึ่งเร็วกว่าเดิมถึง 30% และกราฟิกดีขึ้น 40% แน่นอนว่า Apple แทบไม่เคยบอกกระบวนการผลิตที่ชัดเจน (เนื่องจากเป็นข้อมูลทางเทคนิคที่ผู้ใช้ไม่จำเป็นต้องทราบ) แต่ตอนนี้ TechInsights ได้ยืนยันว่าชิพ A10X สร้างขึ้นโดยใช้กระบวนการ FinFET ขนาดเล็กสุดที่ 10 นาโนเมตร
A10X

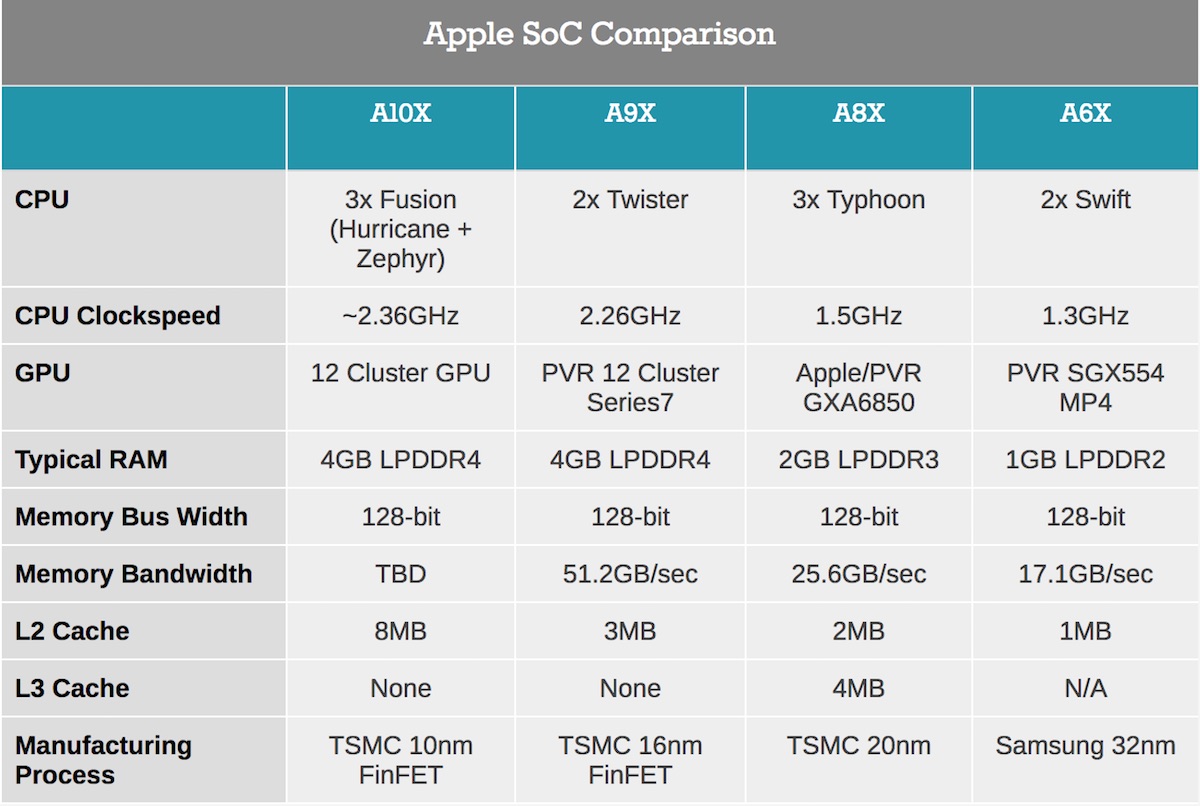

ชิปเหล่านี้ถูกสร้างโดยกระบวนการ FinFET ขนาด 10 นาโนเมตร โดยโรงงานร่วมทุนในไต้หวัน ทำให้ได้ออกมาเป็น A10 X ที่เป็นชิปตัวแรกของ TSMC ในอุปกรณ์สำหรับผู้บริโภค สรุปคือชิปแต่ละรุ่นใช้เทคโนโลยีดังต่อไปนี้
- A9 และ A10 ถูกผลิตขึ้นในขนาด 16 นาโนเมตร
- A8 ถูกผลิตขึ้นในขนาด 20 นาโนเมตร
- A7 ถูกผลิตขึ้นในขนาด 28 นาโนเมตร

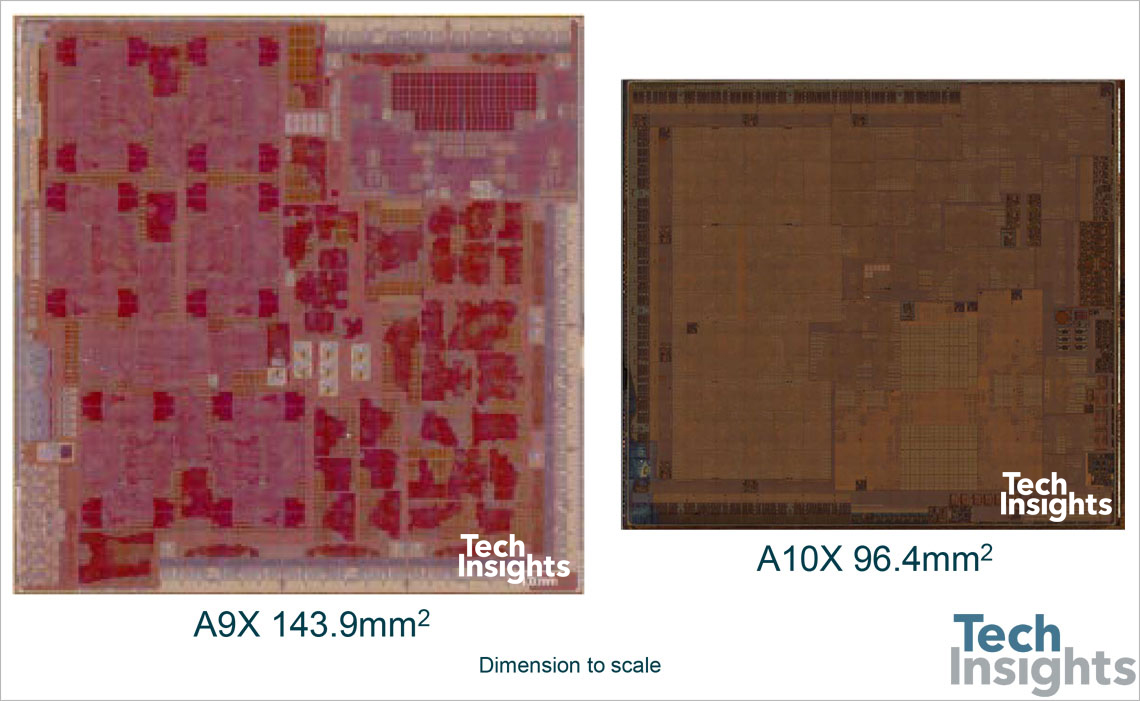

เมื่อเทียบกับมาตรฐาน SoC ก่อนหน้าเมื่อเทียบขนาด A10X (96.4 มม.) มีขนาดเล็กกว่า A10 (125 มม.) และมีขนาดเล็กกว่า A9 (104.5 มม.) อยู่ถึงประมาณ 9% และหากเทียบกับชิป X-series รุ่นก่อนหน้า A10X มีขนาดเล็กกว่า A9X อยู่ถึงประมาณ 34% และมีขนาดเล็กกว่า A6X อยู่ถึงประมาณ 20%
รายงานก่อนหน้าเมื่อเดือนมีนาคมบอกว่า TSMC กำลังเตรียมพร้อมผลิตชิป A11 สำหรับ iPhone 8 หลังการผลิตเริ่มล่าช้าโดยใช้กระบวนการ FinFET ซึ่งข้ามจาก 16 นาโนเมตรมาเป็น 10 นาโนเมตร ส่งผลให้ผู้ใช้งานได้สัมผัสประสบการณ์ที่เร็วกว่าเดิม แต่ถึงอย่างไรกระบวนการผลิตนี้อาจมีช่วงระยะเวลาสั้น ๆ เนื่องจากคู่แข่งอย่าง Intel และ Samsung กำลังมีแผนก้าวข้ามไปสู่ 7 นาโนเมตรในปีหน้านี้
ที่มา – macrumors
